Enkel glidande vertikal formsprutningsmaskin

Introduktion:

Enslids vertikal formsprutningsmaskin är en speciell vertikal formsprutningsmaskin. Dess kärnfunktion är "single-slide" forminstallationssystemet. Den övre formen är fixerad och den nedre formen glider ut. Formen öppnas och stängs och produkten avlägsnas genom rörelsen av sliden. Den vertikala formsprutningsmaskinen med enkelslid är lämplig för gjutning av olika plastmaterial, speciellt vid precisionsformsprutning och insatsgjutning.

SE MER

Formsprutningsmaskin Cutaway: Vertikal kontra horisontell strukturguide 2026-Aug-07
Skiva en formsprutningsmaskin på mitten, och den utskurna vyn visar exakt hur polymerpellets blir färdiga delar: var skruven smälter och injicerar material, hur formen hålls stängd under tonnage och hur delen matas ut efter kylning. För ingenjörer, inköpsteam och underhållspersonal är den interna bilden ett prakt...
Strömförbrukning för formsprutningsmaskin: verkliga data och kostnadsminskningar 2026-Jul-31
Reducerar formsprutningsmaskin strömförbrukning är inte en fråga om gissningar utan om exakta beräkningar och maskinval. Branschdata bekräftar att energikostnaderna motsvarar upp till 30 % av de totala produktionskostnaderna i en typisk formningsanläggning. En standard hy...
Hydraulisk vs elektrisk formsprutningsmaskin: En datadriven beslutsguide 2026-Jul-24
Om du behöver ett tydligt svar just nu: an elektrisk formsprutningsmaskin minskar vanligtvis energiförbrukningen med 40–70 %, förbättrar repeterbarheten till ±0,01 mm och cyklar 15–25 % snabbare än en jämförbar hydraulisk maskin, men den kostar 30–50 % mer i förväg. Hydraulis...

Strömlinjeformad och effektiv struktur	Den fasta glidformens design förenklar den mekaniska strukturen samtidigt som den säkerställer driftsstabilitet, minskar felfrekvensen och sänker underhållskostnaderna.
Utmärkt utrymmesutnyttjande	Den kompakta kroppen minskar avsevärt fotavtrycket, vilket gör den särskilt lämplig för produktionsmiljöer med begränsad utrymme som små verkstäder eller produktionslinjelayouter med hög densitet.
Anpassningsbar till flera scenarier	Den öppna vertikala strukturen stöder olika behov av skärgjutning (såsom metallinsatser, elektroniska komponenter, etc.), och produktionsuppgifter kan snabbt bytas utan komplexa modifieringar.
Bekvämt samarbete mellan människa och maskin	Det intuitiva användargränssnittet och designen av glidtyp underlättar manuell lastning och lossning. Den är också kompatibel med automatisering av robotarm och kan enkelt uppgraderas till halvautomatiska/helautomatiska produktionsceller, vilket balanserar effektivitet och flexibilitet.
Produktionseffektivitet	Injektions-/kylningsprocesser drivs parallellt, vilket resulterar i en hög produktionstakt
Automationsintegration	Standardiserat robotarmgränssnitt för att underlätta automatiseringstransformation
Utmärkt kostnadseffektivitet	Samtidigt som den behåller automatiserade expansionsmöjligheter på grundval av en förenklad struktur, tar den hänsyn till den ekonomiska genomförbarheten av små och medelstora serieproduktioner och potentialen för framtida kapacitetsexpansion, med en betydande avkastning på investeringen.

Huvudsakliga användningsområden	Typiska tillämpningsscenarier

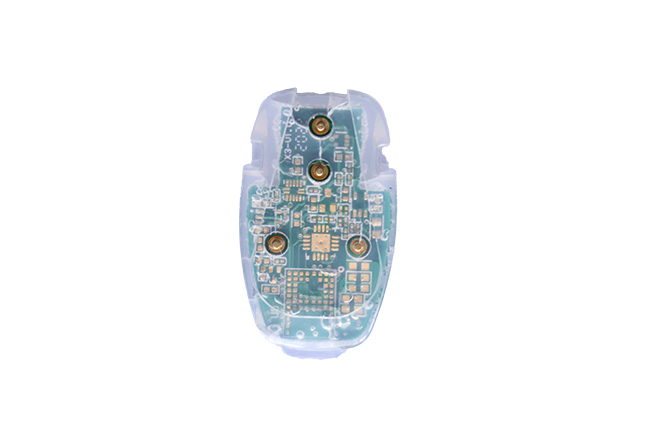

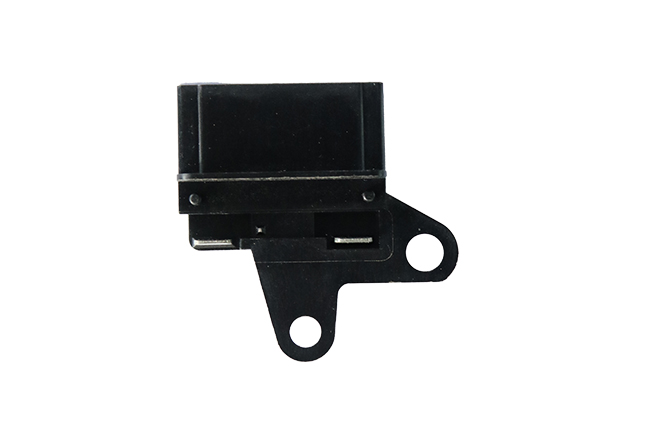

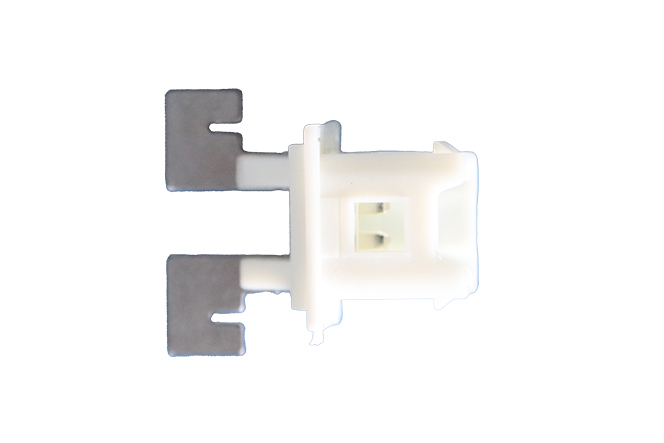

Elektronik- och elindustrin	Precisionskontakter (som USB-gränssnitt, terminaler, kontakter) Elektroniska miniatyrkomponenter (sensorhus, reläkomponenter, brytarenheter), kabelenheter (injection overmolding)

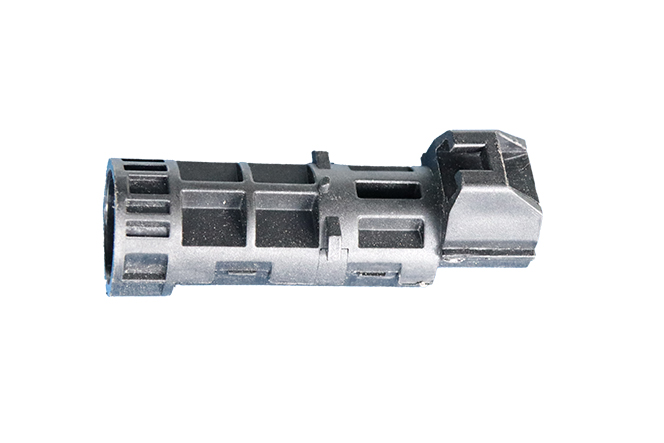

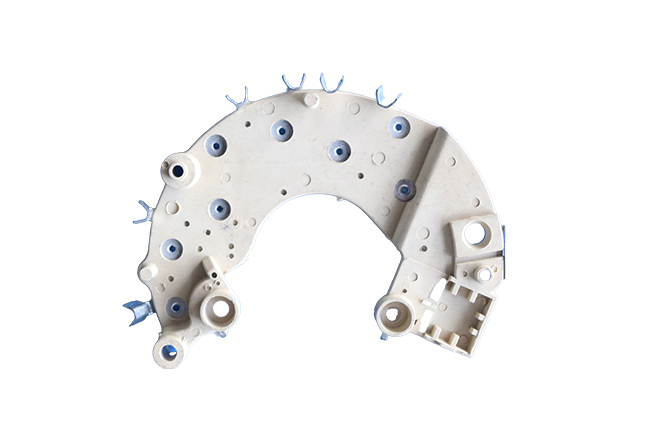

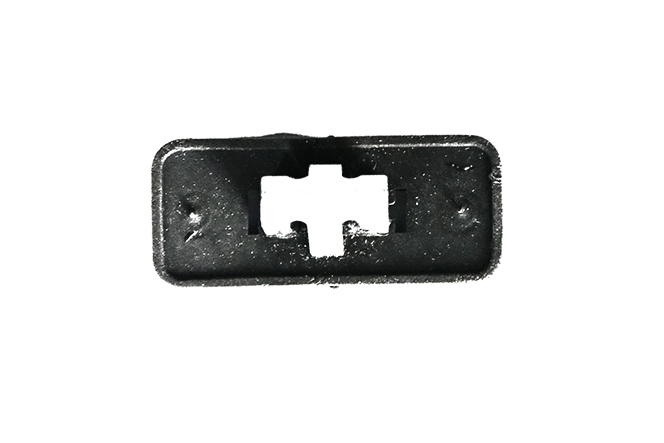

Bildelar	Små funktionella delar (ljusstyrlister, nyckelmoduler, inredningsinsatser) Elektriska komponenter (säkringsdosor, ledningsnätskontakter, elektroniska styrenheter (ECU) höljen)
Medicin och förbrukningsvaror	Medicinsk utrustning (sprutkolvar, handtag för kirurgiska verktyg, höljen för testkort) Laboratoriematerial (centrifugrörslock, pipettspetsar, etc.)

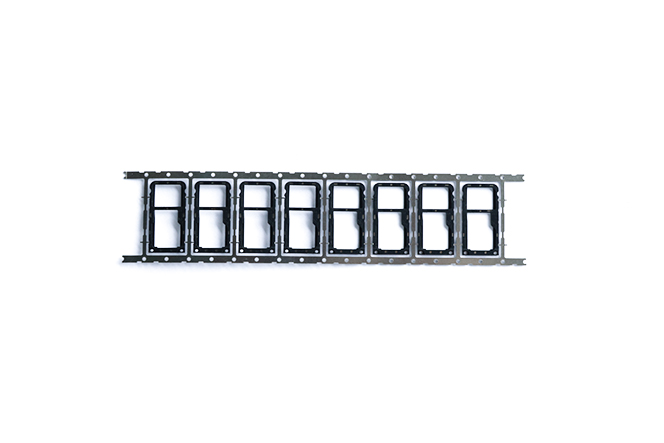

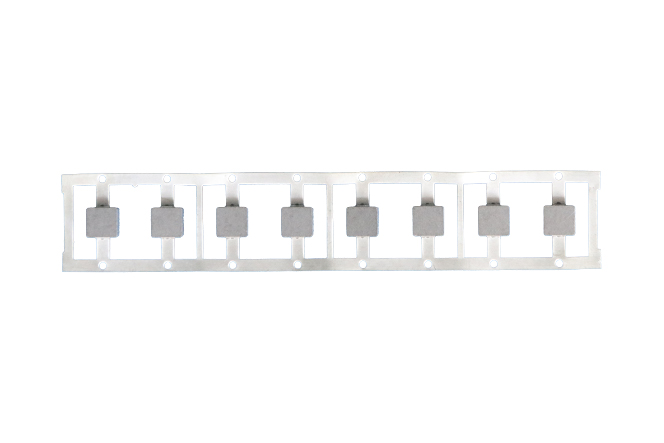

Dagliga förnödenheter och hårdvara	Produkter med metallinlägg (dragkedja, knappar, verktygshandtag) Flermaterialskompositdelar (tandborstborstbas, kosmetikaförpackningsskydd)
Industriella delar	Kugghjul och transmissionskomponenter (plastväxlar med metallaxlar inbäddade i dem) Tätningar och isoleringsdelar (inbäddade O-ringar, isolerande packningar)

Objekt			Enhet	LZ-350/LZ-350D/LZ-350-2R				LZ-450/LZ-450D/LZ-450-2R				LZ-600/LZ-600D/LZ-600-2R				LZ-800/LZ-800D/LZ-800-2R					LZ-1000/LZ-1000D/LZ-1000-2R					LZ-1200/LZ-1200D/LZ-1200-2R					LZ-1600/LZ-1600D/LZ-1600-2R				LZ-2000/LZ-2000D/LZ-2000-2R
Injektionsenhet	Skruv dia		mm	25	28		30	25	30		35	30	35		40	35	40			45	40	45			50	45	50		55		50	55		60	55	60	65
	Insprutningstryck		kg/cm2	2150	1715		1495	2150	1740		1280	2645	1945		1485	2170	1660			1313	2200	1738			1408	2200	1800		1492		2150	1777		1493	2203	1851	1252
	Teoretisk skottvolym		cm³	49	62		70	60	85		115	99	135		175	144	188			238	200	254			314	286	353		427		392	475		565	594	707	830
	Skottvikt		g	44	55		62	53	76		101	87	119		155	128	166			210	176	224			277	255	312		377		350	420		500	558	664	780
			oz	1.5	1.9		2.2	1.9	2.7		3.6	3.1	4.2		5.5	4.5	5.9			7.4	6.2	7.9			9.8	8.9	11		13.3		12.2	14.8		17.6	19.7	23.4	27.5
	Injektionshastighet		cm³/sek	63	80		91	63	91		125	91	125		163	125	163			206	150	190			235	190	235		284		235	284		339	284	339	397
	Skruvslag		mm	100				120				140				150					160					180					200				240
	Skruvhastighet		rpm	0-350				0-350				0-350				0-350					0-350					0-350					400				400
	Insprutningshastighet		mm/s	130				130				130				130					120					120					120				120
	Temperatursektion (zon)		-	5				5				5				5					5					5					5				5
Klämning enhet	Klämning force		ton	35				45				60				80					100					120					160				200
	Öppningskraft		ton	3.8				4.3				9.2				14					17					20					20				25
	Fast bord	Bordsstorlek	mm	480*330				530*380				650*490				750*520					820*600					920*760					1060*800				1730*765
		Slipstång	mm	350*200				390*240				490*330				550*330					590*380					660*500					760*500				1020*455
	Enkelt skjutbord i storlek		mm	345*350				386*420				485*500				545*500					585*550					620*750					750*750				1000*730
	Roterande bord	Bordsstorlek	mm	700				800				900				1000					1100					1300					1600				1800
		Max formstorlek	mm	400*220				420*270				430*310				500*330					560*350					710*435					750*600				840*650
	Min. formtjocklek		mm	140				160				200				250					250					300					350				400
	Öppningsslag		mm	180				200				200/250				250					250					300					350				400
	Öppnar dagsljus		mm	320				360				400 (fast)/450 (roterande)				500					500					600					700				800
Elektrisk	Ejektorkraft		ton	1.5				1.5				1.5				3					3					5					6				6
	Ejektorslag		mm	37(Fast)		100 (glidande, roterande)		37(Fast)		100 (glidande, roterande)		37		100		50			100		50			100		50		100			50		100		100
	Max. Tryck		kg/cm2	140				140				140				140					140					140					140				170
	Oljetankens volym		liter	100(fast bord)/140(glidande)/160(roterande)				120(fast bord)/160((glidande, roterande)				165(fast bord)/260(glidande)/290(roterande)				200(fast bord)/280(glidande,roterande)					310(fast bord)/330(glidande, roterande)					350(fast bord)/380(glidande,roterande)					480(fast tabell)/560(sliding.rotary)				510(Fast bord, skjutbart, roterande)
	Kylvattenvolym		liter/hr	50				50				60				80					80					80					80				80
	System Motor		kw	5.5				5.5				7.5				18.5					22					30					37				47
	Värmare		kw	4.5				5.8				6.6				8.8					11					13					16				17
	Total watt		kw	10				11.3				14.1				27.3					33					43					53				64
Annat	Maskinens vikt		ton	1.2	1.4		1.6	1.5	1.8		3.2	2.7	2.9		3.9	2.8		3		4.7	3.7		4		7.5	5.7	6.5			8.5	7.9	8.5		11	11	12	21
	Maskinstorlek (LBH)		m	1,760,952,18	1,870,952,27		2,151,42,3	1,91,12,5	2,11,12,6		2,31,42,6	2,21,22,8	2,41,252,85		2,71,752,6	2,11,23,1		2,41,23,2		2,81,72,9	2,31,43,0		2,51,43,1		2,741,72,9	2,61,63,5	3,01,63,6			3,12,33,3	2,91,83,8	3,31,83,9		3,42,43,3	3,1W2,0H4,7	3,2W2,2H4,9	433,4
